Системы вентиляции

Системы вентиляции

Сделайте анализ системы вентиляции на вашем свинокомплексе:

  • Регулирует ли она качество воздуха в помещении вне зависимости от внешних погодных условий?
  • Обеспечивает ли она надлежащие условия (температура и влажность) в помещении в течение всего года, а не только в летнюю жару или зимний холод?
  • Приспосабливается и справляется ли она не только с ожидаемыми перепадами температуры в зависимости от времени суток или от времени года, а также с экстремальными погодными условиями?

Что важно учесть при проектировании вентиляции вашего комплекса:

Определите климатическую зону местности, где находится ваш свинокомплекс, и температуру в вашей зоне в разное время года. Температура летом и зимой в России похожа на температуру в США, потому что у нас похожие климатические зоны. Очень важно понимать, что система вентиляции, которая подходит для свинокомплекса в Германии или Дании, не подойдет для такого же свинокомлекса в России. Ферме в России гораздо больше подойдет такая же система вентиляции, какую используют на фермах в США.

Страна, город

Средняя температура (°C)

Средняя мин. макс, температура (°C)

Абсолютная макс./ мин. температура (°C)



Январь

Июль

Январь

Июль

Январь 1

Июль

Дания, Копенгаген

0

16

-1

20

-1

30

Германия, Ольденбург

1

17

-1

21

-22

33

США, Чикаго

-5

23

-10

28

-32

40

США, Бисмарк

-12

21

-18

28

-42

41

Россия, Белгород

-9

25

-11

27

-34

41

Россия, Рязань

-8

17

-10

24

-43

39

США, Миннеаполис

-10

22

-15

28

-40

42

Определите оптимальные условия для свиней в зависимости от их возраста и веса.

Оптимальная температура отличается в зависимости от возраста и веса свиньи.

Какие дополнительные факторы нужно учитывать при определении зоны комфорта свиней:

  • Дневное потребление кормов - чем больше корма животное потребляет, тем ниже может быть температура в помещении.
  • Покрытие пола. Располагаются ваши животные на устеленном соломой полу или на бетонном щелевом полу - от этого зависит расчет вентиляции и температуры в помещении.
  • Распыление тумана. Для животных, орошаемых влагой, температура должна быть повышена на 10°С.
  • Тип загонов. В одиночных загонах требуется более высокая температура, чем в групповых загонах.

Учитывайте изменения наружной температуры и влажности - как сезонные изменения, так и изменения в течение дня. Система вентиляции и устройство контроля микроклимата должны справляться с такими колебаниями температуры.

  • При температуре от -40°С до 0°С предусматривается минимальное количество вентиляции.

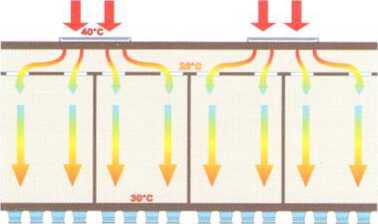

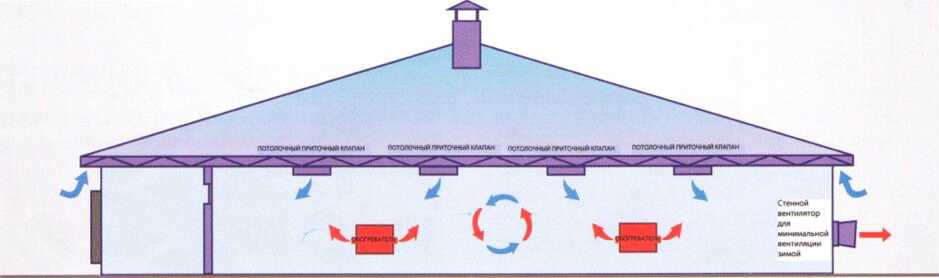

В холодную погоду мы подаем минимально необходимое количество воздуха в помещение через потолочные приточные клапаны. Это сокращает потребность в дополнительном отоплении в зимнее время, так как мы захватываем тепло, зависающее под потолком. Для поддержания оптимального уровня температуры и влажности в помещении существует автоматическая регулировка скорости вращения вентилятора.

  • При прохладной погоде, если минимальная вентиляция недостаточна, подключается  дополнительная вентиляция. Вентиляция в период прохладной погоды срабатывает при диапазоне температуры от 0°С до +2б°С. Применяется комбинация минимальной и добавочной вентиляции с использованием вентиляторов, потолочных и стенных приточных клапанов.
  • Вентиляция жаркой погоды действует при температуре от +27°С до +40°С. При вентиляции в жаркую погоду используется концепция охлаждения за счет понижения ощущаемой температуры.

Для понижения ощущаемой температуры в помещении мы используем два фактора.

• Первый фактор - туннельная вентиляция.

Чем выше скорость воздуха, тем ниже ощущаемая температура. Важно также учитывать возрастные и весовые категории. Таким образом, возможно понижение ощущаемой температуры на участке содержания супоросных свиноматок на 8°С.

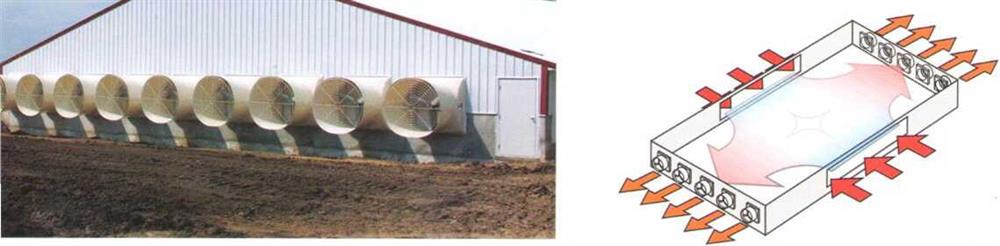

Концепция туннельной вентиляции.

Воздух поступает в стенные приточные клапаны, расположенные на боковых стенках здания. Воздух прогоняется вдоль всей длины помещения и выходит сквозь торцевые вентиляторы в конце здания.

• Второй фактор - эффект испарения.

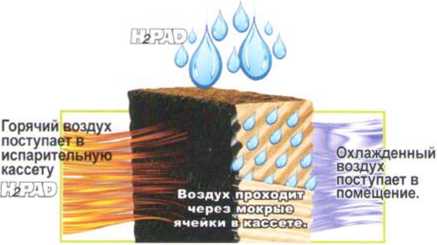

Вода подается на испарительные кассеты, или так называемые фильтры толщиной 15см, которые впитывают воду. При прохождении через фильтры большого количества воздуха происходит испарение воды в воздух, понижая его температуру. Насыщенный

влагой воздух выводится из помещения при помощи торцевых вентиляторов- воздухозаборников (туннельная вентиляция).

Входящий воздух температурой +40°С по мере прохождения через испарительные кассеты понижается до температуры + 28°С.

Чтобы все компоненты вашей системы вентиляции работали в унисон, нужна тщательно спроектированная система управления   микроклиматом.

Консультируйтесь с вашим проектировщиком по поводу выбора контроллера, который наиболее оптимально будет отвечать нуждам вашего производства.

Еще один важный фактор, который надо учитывать при проектировании системы вентиляции - это теплоизоляция помещения. Нет смысла тратить деньги на самое продвинутое оборудование для контроля микроклимата, на вентиляторы и испарительные кассеты, если существующее помещение недостаточно хорошо теплоизолировано.

Системы испарительного охлаждения

Компания Hog Slat предлагает два вида систем испарительного охлаждения

KomfortKoolers.

Закрытая система - самая популярная система на рынке в течении многих лет. Она сделана из УФ-устойчивого ПВХ. Открытая система - более новая, но уже становится популярной. Ее особенность - легкий доступ к системе испарительного охлаждения для ее управления и техобслуживания. Сочетание из ПВХ и нержавеющей стали обеспечивает долговечную работу системы.

Система изготовлена из нержавеющей стали, которая обеспечивает надежную работу системы в самых суровых условиях.

Системы Komfort Kooler могут быть установлены в новых или уже существующих помещениях.

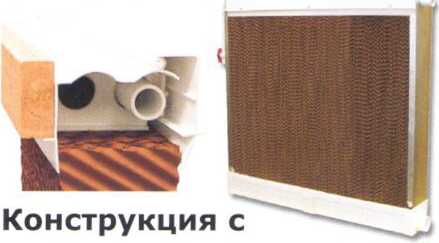

закрытым верхом
Закрытая система из УФ-устойчивого ПВХ обеспечивает прочную систему и легкий монтаж. Крышка на шарнирах крепится барашковыми винтами и держит испарительную кассету на месте, а также предоставляет доступ к водораспределительной трубке. Кронштейн для водораспределительной трубки и распределительная кассета обеспечивают равномерную подачу воды на испарительную кассету.

Конструкция с открытым верхом


Система изготовлена из нержавеющей стали, которая обеспечивает надежную работу системы в самых суровых условиях.

Конструкция с открытым верхом позволяет видеть форсунки и легко проверять давление воды. Обеспечивает доступ к водораспределительной трубке для ее чистки. Перфорированные детали из прочной нержавеющей стали упрощают монтаж.

Поддон
Поддон квадратной формы может удерживать 45л воды на каждый метр. Поддон изготовлен из деталей, сделанных из ПВХ, устойчивого к коррозии

и УФ-излучению. Неиспарившаяся вода сливается в резервуар для повторного использования. Испарительная кассета прикрепляется к перфорированному лотку, который вставляется в поддон.

Дополнительные особенности:

  • Повышенная вместимость резервуара для хранения воды
  • Постоянный уровень воды при помощи погружного насоса
  • Регулировка подачи воды автоматическим поплавковым клапаном
  • Испарительная кассета легко снимается для чистки
  • Широкий выбор испарительных кассет.

По необходимости заказ можно дополнить:

  • опорные кронштейны для поддона для подвешивания системы к боковой стене
  • набор запчастей для центрального водоснабжения длинных систем охлаждения.
